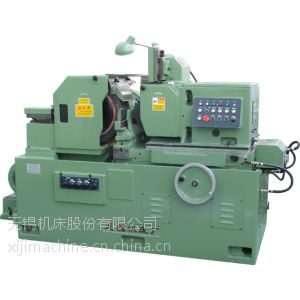

本机床适用于圆柱体零件、环形零件的无心通磨磨削，适合于大批量生产。增订切入机构(特殊订货)后可用于锥度不大于1∶20的圆锥体零件和成型回转体零件的无心切入磨削。

一、机床结构特点及性能

1、机床布局采用导轮架单面移动方式；

2、砂轮轴采用悬伸结构，更换砂轮方便；

3、砂轮轴采用多片式动***承；

4、导轮轴采用悬伸结构，更换导轮方便；

5、导轮轴前后轴承采用内锥体式滑动轴承；

6、导轮调速采用交流变频无级调速；

7、用户可选配切入机构(特殊订货)。

二、技术规格与参数

磨削工件直径                             10~100mm

磨削工件长度

通磨(标准托架)                            210mm

切入磨                                    195mm

砂轮规格                         P500×200×305mm

导轮规格                       PSA350×200×127mm

砂轮转速                                1250r/min

导轮转速（无级）                      10~200r/min

导轮回转角

垂直面内                              -2°~ +5°

水平面内                               0°~ +3°

磨削进给手轮刻度每格进给量                0.002mm

切入磨削行程

总行程量                                  3.5mm

快速行程量                              2~3.5mm

慢速行程量                              0~1.5mm

砂轮与导轮中心连线至托架底面距离            255mm

机床总功率                                22.46kW

机床外形尺寸(不含电箱、润滑油箱和水箱)

            2675mm×1505mm×1615mm

机床净重                                   5000kg

平面布置图

三、工作精度

(标准试件Φ20×120mm，45#钢)

圆度：          0.002mm

直径一致性：    0.002mm(通磨)

粗糙度：      Ra0.32μm
